Nivo Nedir? Nivo ile Kot Ölçümü Nasıl Yapılır?

Nivo

Nivo, arazide belirlenen iki nokta arasındaki kot farkını bulan, düz arazide yüksekliklerin ölçülmesi ile harita çıkarmaya yarayan, hassas bir şekilde yatay hale getirilebilen, üç ayaklı sehpa üzerine oturtulmuş, dürbünle teçhiz edilmiş topografik yatay ölçüm yapan alettir. İki nokta arasındaki yükseklik farkını ölçmeye yarar. Araziden kesit çıkarmaya, düz arazide yüzey nivelmanı yapılarak harita almaya da yarar. Dürbünden oluşur ve ayaklarıyla kurulumu yapılmaktadır. Zemine sağlam şekilde kurulum yapılması gerekmektedir aksi halde kotlarda kaymalar meydana gelecektir.

Nivo Kurulumu Nasıl Yapılır?

Nivo sehpası omuz hizasında zemine sabitlenir. Ardından nivo sehpaya vidalanarak düzeç ayarı yapılır. Burada en önemli konu, nivo kurulduktan sonra hareket etmemelidir. Zemine sağlam oturmalıdır. Zemine düzgün kurulmaması durumunda hatalı ölçüm yapacaktır. Kurulumu oldukça basittir.

Nivo Çeşitleri Nelerdir?

Optik Nivo

Optik Nivo: Sağa sola dönüp, aşağı yukarı hareket edemeyen nivolardır.

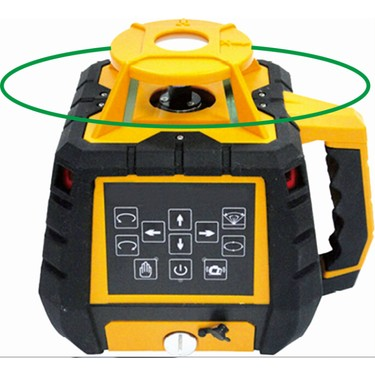

Lazerli Nivo

Lazerli Nivo: Yatay ve dikey biçimde çalışabilen elektronik, hassas, baş kısmı dönerek etrafına lazer ışığı yayan, lazer terazili cihazlardır.

Dijital Nivo

Dijital Nivo: Aşağı yönlü ölçüm yapan, iki bölge arasında ortaya çıkan kot farkını bulan ve düz arazide iki bölge arasındaki yükseklik farkı üzerinden harita çıkartan ölçüm aletidir.

Nivo Ekipmanları Nelerdir?

  • Nivo

Nivo 1

  • Mira

Mİra 2

  • Alet Sehpası

Alet Sehpası

Nivo ile Kot Alma Nasıl Olur?

  • Nivo, kabarcıklı düzeci ayarlama tekerleriyle ortaya getirip, dik olarak ayarlanır.
  • Tesviye vidalarıyla ayakları sabitlenir.
  • Mercekte üç tane çizgi vardır, ikisi aşağı ve yukarıda kısa çizgi olarak biri de ortada uzun çizgi olarak bulunmaktadır. Okunan kısım ortadaki uzun çizgi olacaktır.
  • Miranın kabarcıklı düzeç aracılığı ile zemine dik bir şekilde oturtulması gerekir.
  • Kabarcık yükseğe doğru hareket etmektedir.
  • Nivo ile ilk noktada okuma yapılır ve not alınır sonra miranın konumlandığı ikinci nokta için okuma işlemi gerçekleşir.
  • İki nokta arasındaki değer farkı alınıp kot farkı hesaplanır.

Nivo ile Mesafe Ölçümü Nasıl Yapılır?

Örnek resimde üzerinden giderek anlamaya çalışalım. A noktasının kotu 10.00 m olarak belirlenmiştir. Nivonun mirayı 1.40 m okunduğunu farzedelim. Nivonun kotu 11.40 m olur. B noktasındaki mirayı ise nivo 0.60 m okursa B noktasının kotu 10.80 m olur. Ölçümün mantığı bu şekildedir.

Nivo Kullanım Alanları Nelerdir?

  • Tapu Kadastro İşleri
  • Mimarlık ve Mühendislik Eserleri
  • Harita Çıkarma
  • Konut
  • Köprü
  • Viyadük
  • Tünel
  • Karayolları
  • Ahşap ve Çelik Yapılar
  • Baraj
  • Maden Ocakları
  • Taş Ocakları

Nivo Fiyatları Nelerdir?

Ortalama 1500 – 12000 TL arasıdır.
